3D建模：导入失败时的排查清单

导入失败，我先骂了三个月软件

我第一次往 3D Modeling Workbench 里导STEP文件时，浏览器直接报错。我第一反应是：工具不行。我换了浏览器、清了缓存、甚至怀疑是网络问题。后来我才发现，那个STEP文件是用英寸做单位，而我要分析的晶胞只有几埃。比例差了八个数量级，模型被缩到了一个像素里。

常见误区与正确做法

误区一：导入失败 = 软件bug

多数情况下，是文件格式、单位、或几何拓扑问题。先不要重装浏览器。

误区二：STL越精细越好

过高的面片数会让Web端加载变慢甚至卡死。对材料分析来说，保留关键特征即可，不需要微米级曲面。

误区三：STEP文件一定比STL干净

STEP也可能包含装配体、隐藏体、或重复面。导入前用CAD软件检查一次。

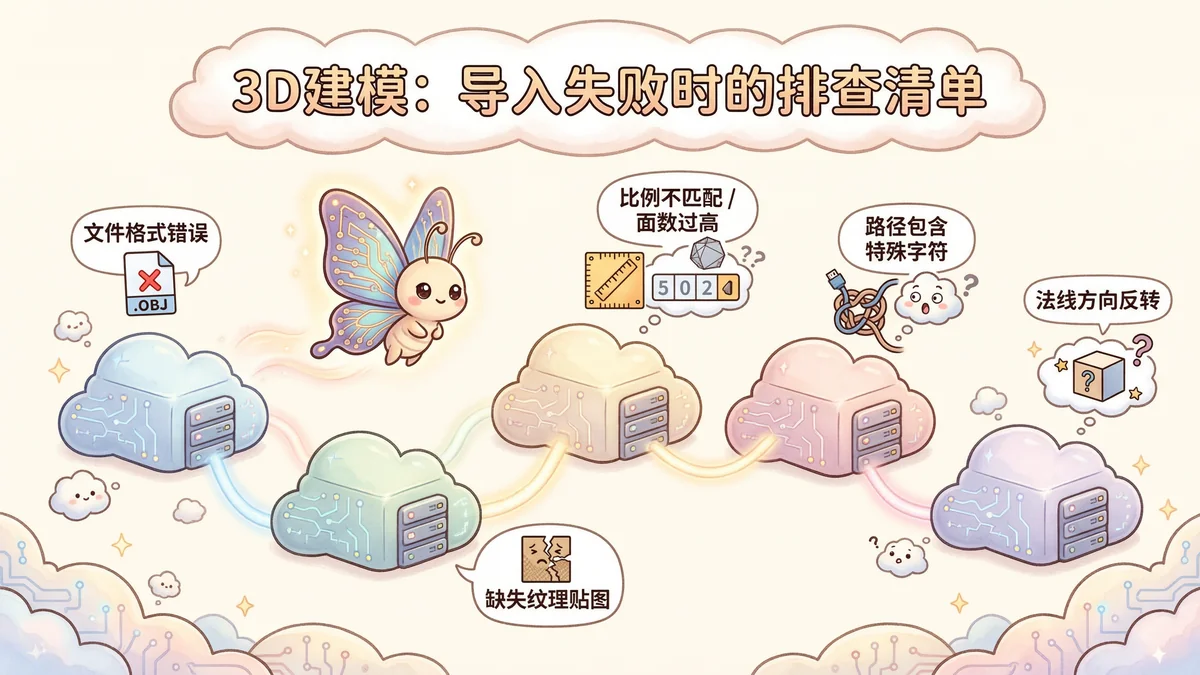

排查清单

• 1. 确认单位。 Å、nm、mm、m 是否和Workbench设置一致。
• 2. 检查文件是否破损。 用文本编辑器打开STL，看是否有乱码或截断。
• 3. 简化几何。 删除小孔、倒角、隐藏体，保留分析所需的部分。
• 4. 检查法向。 部分STL面片法向翻转会导致显示异常。
• 5. 控制文件大小。 超过几十MB时，先降采样或拆分模型。
• 6. 使用标准格式。 STL二进制、STEP AP214/203 兼容性最好。

导入不是终点，是数据清洗的第一步。把文件整理好，后面的建模和分析才会顺。
